01412 Аппарат для определения зернового состава песка

Аппарат для определения зернового состава песка: модель 01412 предназначен для определения гранулометрического состава, модуля мелкости и среднего размера зерна формовочных песков вибрационным методом и используется для работы в земельных лабораториях литейных цехов и центральных заводских лабораториях.
Составные части машины

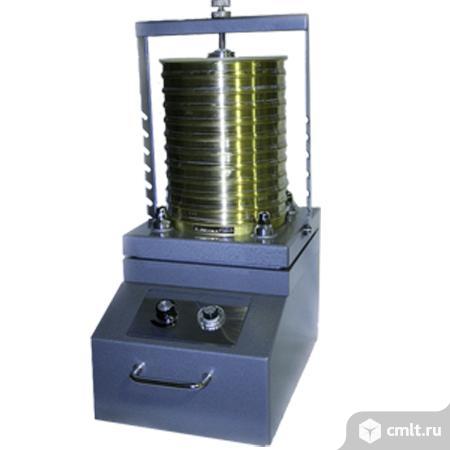

Аппарат состоит из корпуса, который предназначен для монтажа всех узлов аппарата. Внутри корпуса установлен виброгаситель, на котором закреплен электромагнит. Сверху корпуса крепится стол вибратора, через него передаются колебания от электромагнита столу, на котором установлены сита. Сита крепятся к столу с помощью прижимного устройства.
Принцип действия установки
Управление аппарата производится с панели, к органам управления относится тумблер для включения и выключения аппарата, регулятор изменения амплитуды колебаний, реле времени для установки продолжительности рассева. 50 грамм навески (песчаную основу) оставшуюся после отмучивания глинистой составляющей, высушивают и помещают на верхнюю сетку комплекта сит. Под нижнее сито устанавливают тазик, верхнее сито закрывают крышкой. Собранный комплект сит устанавливают на стол аппарата и закрепляют. Включение аппарата производится тумблером, отключение автоматически. После просеивания вся испытываемая проба распределяется на двенадцать частей (одиннадцать сит и тазик). Каждая из частей отдельно взвешивается с точностью до 0.01 грамма и умножается на два. Полученные значения выражают в процентах весовые остатки на каждом сите по отношению ко всей первоначальной навеске 50г.
 Брошюра
Техническая характеристика:
Тип привода    Электромагнитный вибратор
Частота колебания сит, колебаний/с    50
Кол-во сит в комплекте, шт.    11
Амплитуда колебаний сит, мм    0,1-1,0
Время рассева (при массе навески 50г.), мин    15
Потребляемая мощность электроэнергии, Вт    275
Габаритные размеры:
Длина, мм    465±10
Ширина, мм    295±10
Высота, мм    675±10
Масса установки, кг, не более    40
