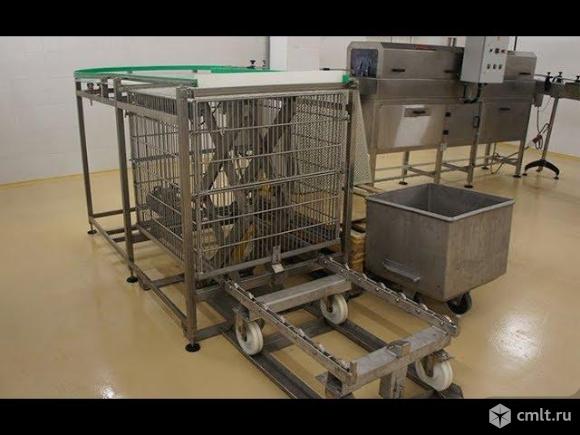

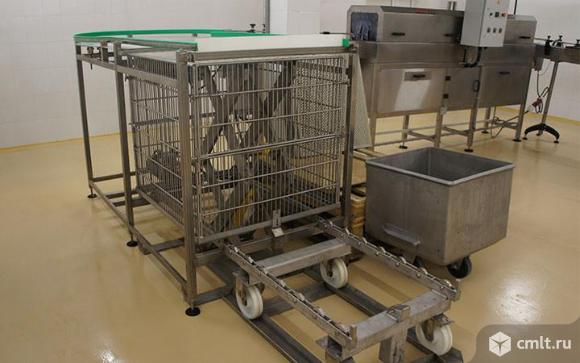

Лифт загрузки-разгрузки автоклавных корзин BESTEQ-LLAB-1200

Лифты загрузки-разгрузки автоклавных корзин BESTEQ-LLAB-1200 предназначены соответственно для механизации загрузки тары в корзины автоклава и выгрузки её из них. Не являются полностью автоматическим оборудованием, для выполнения процесса требуется участие оператора.
Ограничение — корзины для горизонтальных автоклавов, прямоугольные с плавающим дном.
Используется в линии производства тушенки.

Технические характеристики

Лифт загрузки BESTEQ-LLAB

Производительность, слоев в минуту     до 2
Мощность установки, кВт     1,0
Параметры источника питания, В     380
Габаритные размеры (ДхШхВ), мм     2500х1500х950 (±50)

Лифт разгрузки BESTEQ-LUAB

Производительность, слоев в минуту     до 2
Мощность установки, кВт     1,0
Параметры источника питания, В     380
Габаритные размеры (ДхШхВ), мм     2500х1500х950 (±50)

Состав

Опорная рама;
Стол накопителя;
Механизм подъема подвижного дна корзины;
Пульт управления.

Описание работы лифта загрузки BESTEQ-LLAB и лифта разгрузки BESTEQ-LUAB

Лифт загрузки BESTEQ-LLAB:

Банки накапливаются на вращающемся столе загрузчика корзин. Оператор вручную проталкивает банки, формируя ряд (слой) банок в корзине. После формирования ряда банок в корзине оператор при помощи джойстика управляет опусканием подвижного дна на дискретную величину, укладывает пластиковую прокладку и продолжает формирование следующего ряда.

Процесс повторяется ровно столько раз, сколько рядов должно быть уложено в корзину. Укомплектованную банками корзину необходимо извлечь из механизма и установить на ее место пустую корзину. Процесс укладки повторяется.

Лифт разгрузки BESTEQ-LUAB:

Оператор устанавливает корзину, наполненную банками в машину и вручную проталкивает ряд банок на накопительный стол. Со стола накопителя банки автоматически перемещаются по направляющим на следующую операцию технологического процесса. После проталкивания всего ряда банок из корзины оператор снимает прокладку, с помощью джойстика поднимает подвижное дно на дискретное значение, тем самым готовит следующий ряд банок для выгрузки на накопительный стол.
Процесс повторяется ровно столько раз, сколько необходимо для полного опорожнения корзины. Порожнюю корзину необходимо извлечь из механизма и установить на ее место полную корзину. Процесс разгрузки повторяется.

Видео:
https://www.youtube.com/watch?v=PPLQ8bjHyLE
Лифт загрузки и выгрузки автоклавных корзин BESTEQ LLAB 1200
