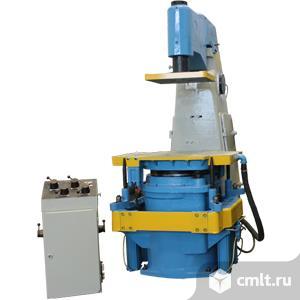

22114 Машина литейная формовочная

Расположение:
Липецкая обл., Усманский р-н, Усмань г., Исполатова ул., 1 на карте
Машина литейная формовочная встряхивающе-прессовая без поворота полуформ с последующей допрессовкой. Предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Выпускаемый нашим заводом модельный ряд встряхивающих и встряхивающе-прессовых формовочных машин включает модель 22114. Эта модель предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Область применения
Формовочные отделения цехов заводов мелкосерийного и серийного производства.
Конструкция изделия
Основные узлы: механизм встря-хивающе-прессовый, траверса, стойка, пневмооборудование, система смазки, пульт управления.
При этом прессовая траверса отведена с рабочей позиции. После установки на столе машины модельно опочной оснастки устанавливают наполнительную рамку и наполняют опоку смесью. Нажимая рычаг «встряхивание», производят предварительное уплотнение смеси в опоке, после чего наполнительная рамка снимается. После встряхивания производят подсыпку формовочной смеси в опоку. Дальнейшие технологические операции производятся в автоматическом режиме. Рычаг режима работы переводят в положение «автомат». Прессовая траверса поворачивается в рабочее положение. Происходит встряхивание с одновременным прессованием. По истечении времени, отведенного на эту операцию, реле времени дает команду на прекращение встряхивания с одновременным прессованием.
Прессовый цилиндр с встряхивающим столом опускается. В нижнем положении прессового поршня подается команда на отвод траверсы в исходное положение, включение вибраторов и подъем вытяжного механизма. Штифты вытяжного механизма отделяют уплотненную полуформу от модели. Полуформа снимается, штифты опускают в исходное положение.
 Брошюра
Техническая характеристика:
Размеры опок в свету, мм    1000х800
Высота опок, мм    300
Грузо¬подъем¬ность, т    1,0
Усилие прессо¬вания, кН    176,4
Давление Сжатого воздуха, Мпа    0,59
Габариты, мм    1850х1800х2500
Масса, кг    5800
Комплект поставки
Оборудование поставляется с комплектом запасных частей и руководством по эксплуатации.
