01315М Аппарат для отделения глинистой составляющей

Аппарат для определения глинистой составляющей модель 01315М предназначен для определения глинистой составляющей по ГОСТ 23409.18-78 и для приготовления суспензий и растворов в лабораториях формовочных материалов литейных цехов, центральных заводских лабораториях и научно-исследовательских организациях.
Принцип действия установки
В соответствии с методикой определения глинистой составляющей ускоренным методом, от пробы смеси выделяют навеску массой 20 грамм, помещают в стакан, доливают 300 см3 воды и кипятят в течение пяти минут. Затем содержимое сосуда переносят в стакан аппарата и добавляют 200 см3 воды. Стакан с испытуемой жидкостью устанавливают вверху стойки в специальное гнездо. При этом нажимается тумблер и включается микропереключатель, который не допускает включение аппарата в работу без установленного стакана. Максимальное время перемешивания десять минут, задается с помощью реле времени. После снятия стакана и смыва частиц песка с миксера водой, аппарат готов для следующего испытания.

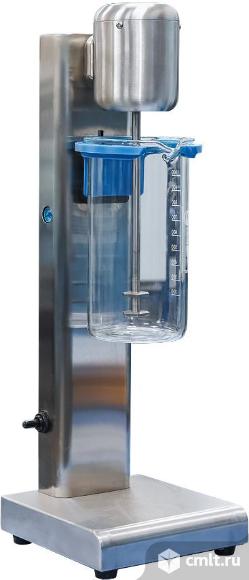

Составные части прибора
Аппарат состоит из основания со стойкой. Вверху стойки укреплена платформа с электродвигателем, закрытая крышкой. Электродвигатель приводит во вращение вал миксера с крыльчатками, посредством которых происходит перемешивание жидкости.
 Брошюра
Технические характеристики:
Номинальная вместимость стакана,см3    1000
Максимальное время перемешивания,мин    10
Режим работы    полуавтоматический
Номинальная мощность электродвигателя,кВт    0.12
Частота вращения, об/мин    14000
Род тока питающей сети    Переменный однофазный
Напряжение,В    220
Частота тока, Гц    50
Габаритные размеры, мм
Длина    195
Ширина    150
Высота    530
Масса установки,кг, не более    3,0
