Косилка СКАУТ 9G-1.8

Косилка агрегатируется с тракторами мощностью 18-30 л.с., оборудованными трёхточечным навесным устройством. Привод механизмов косилки осуществляется от шлицевого вала отбора мощности трактора.

Технические характеристики:
Рабочая ширина: 1800 мм
Кол-во ножей в сегменте: полотно ножей
Высота среза: 40-80 мм
Требуемая мощность трактора: от 18 до 30 л.с.
Рабочая скорость: 6-10 км/час
Масса: 130 кг

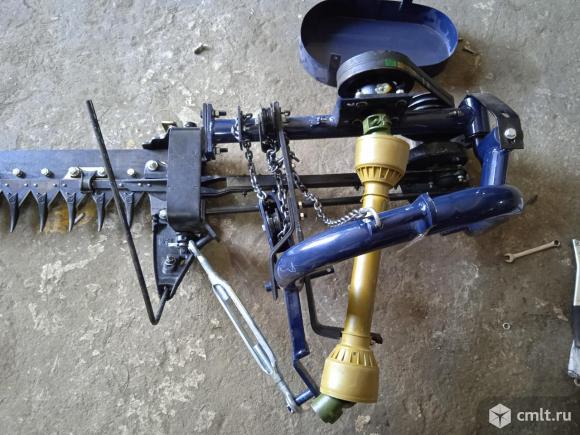

Рама с приводом предназначена для присоединения косилки к навесному устройству трактора и преобразования вращательного движения вала приёма мощности в возвратно-поступательное движение шатуна.
На сварной раме смонтирован кронштейн ведущего шкива. Шкив установлен на валу приема мощности посредством шпонки. Вращательное движение от ведущего шкива через клиновидные ремни передается ведомым шкивом на ведомый вал. На передней части вала установлен эксцентрик, предназначенный для преобразования вращательного движения вала в возвратно-поступательное движение шатуна и уравновешивания, возникающих от массы шатуна и ножа инерционных сил. Натяжение ременной передачи осуществляется смещением втулки вала приема мощности в прорезях кронштейна. Ременная передача закрыта кожухом закреплённым на раме болтами.
Снизу механизм эксцентрика и ведомый шкив защищены кожухом, крепящемся к раме.

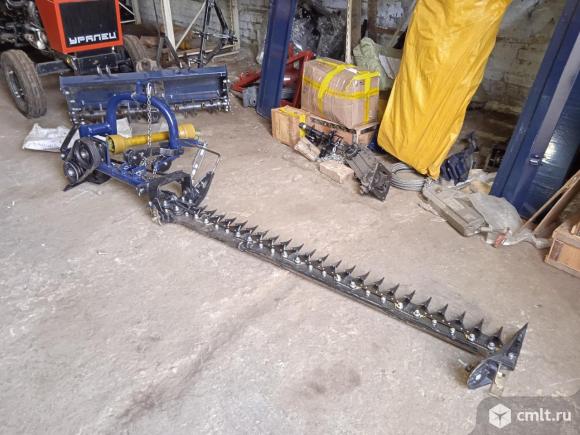

Режущий аппарат состоит изпальцевого бруса, внутреннего и наружного башмаков, ножа, пальцев, пластин трения, прижимов.
Во время работы косилки режущий аппарат скользит по земле на внутреннем и наружном башмаках, под которыми расположены подошвы, служащие для установки высоты среза.
На внутреннем башмаке установлены передняя направляющая и задняя направляющая головки ножа, а также отводной пруток.
К наружному башмаку шарнирно крепится полевая доска, предназначенная для образования на прокосе очищенной от травы полосы для последующего прохода внутреннего башмака режущего аппарат.

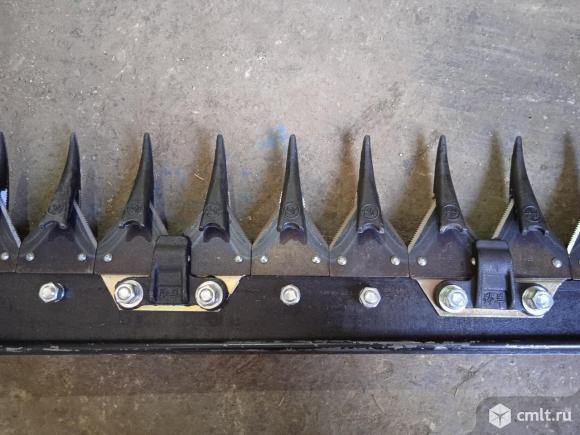

К пальцевому брусу болтами с потайными головками закреплены пальцы с противорежущими пластинами.
Нож состоит из ножевой полосы с прикрепленными к ней сегментами и шаровой головки ножа, служащей для присоединения к шатуну. Нож перемещается в пазах пальцев, опираясь задней частью сегментов и спинкой ножа (ножевой пластины) на пластины трения, а передней частью на противорежущие пластины. Для плотного прилегания сегментов ножа к противорежущим пластинам пальцев предназначены прижимы.

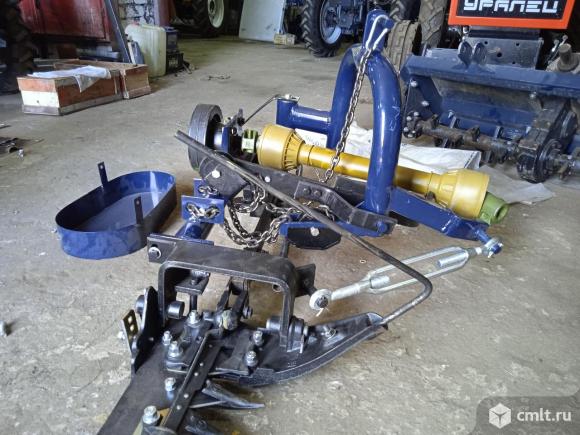

При переездах режущий аппарат фиксируется в поднятом положении транспортным прутом. Механизм подъёма режущего аппарата состоит из системы рычагов и цепей. Необходимо отрегулировать цепь рабочего положения так, чтобы добиться оптимального угла между шатуном и режущим аппаратом.
Угол не должен превышать 10 градусов, иначе возникнет вертикальное биение в шарнирном узле, что может привести к поломке шатуна или режущего аппарата.
Необходимо отрегулировать длину цепи таким образом, чтобы при подъёме в транспортное положение косилка не касалась земли, а в рабочем положении цепь была расслаблена.
