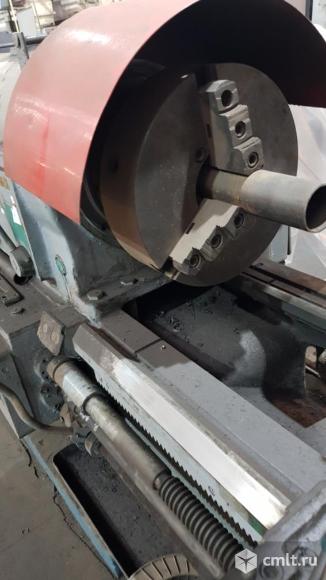

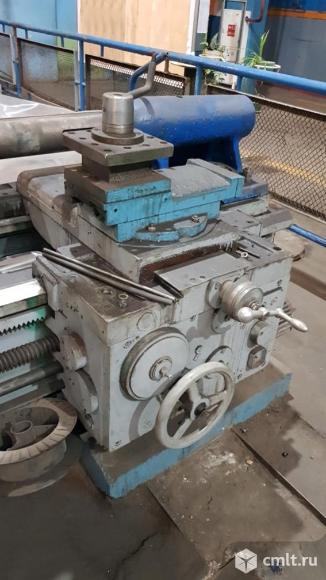

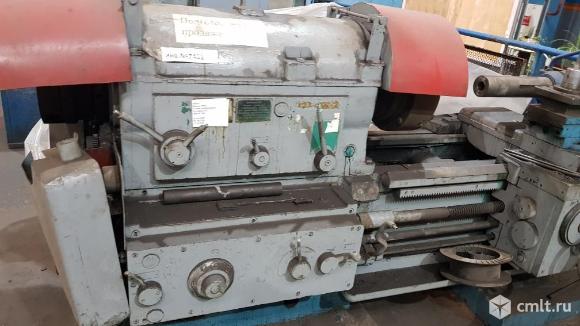

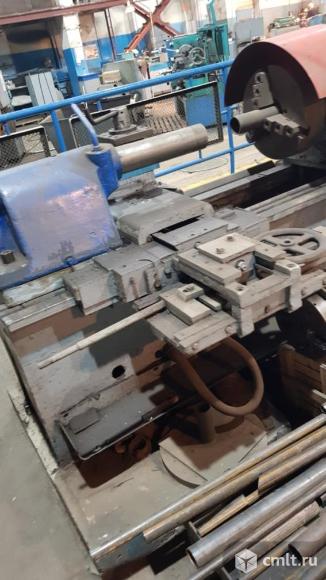

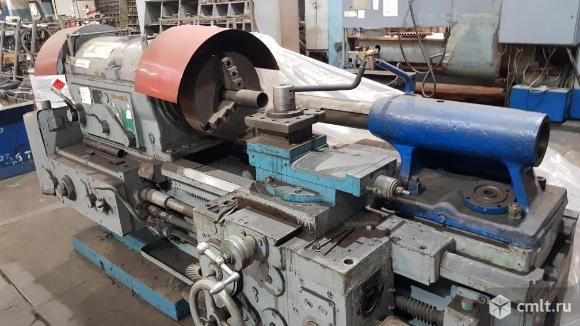

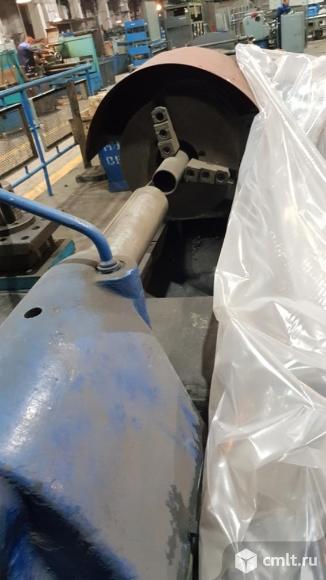

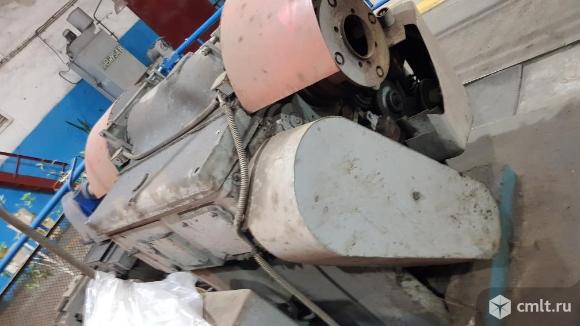

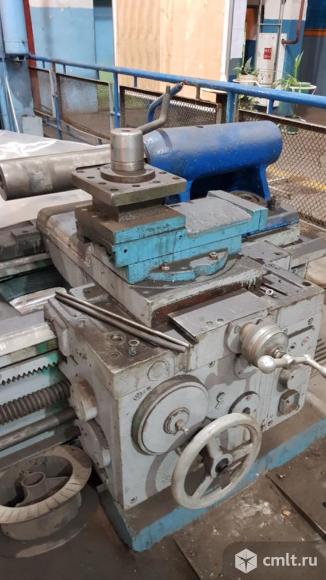

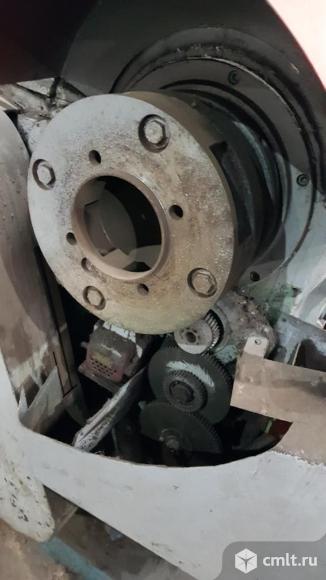

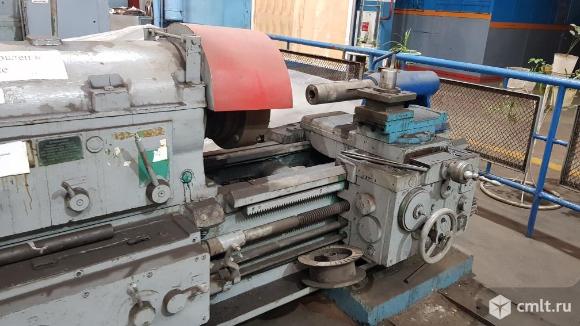

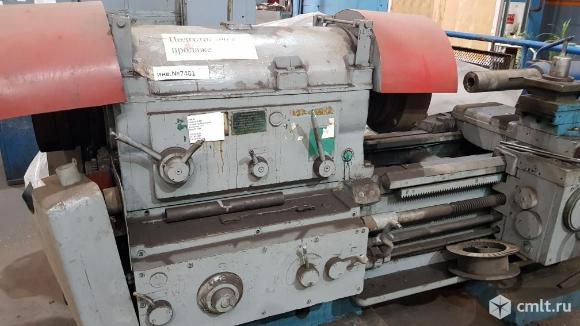

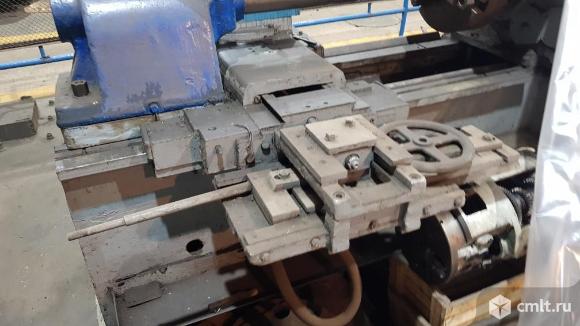

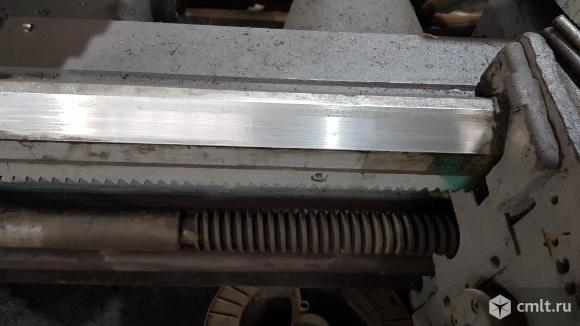

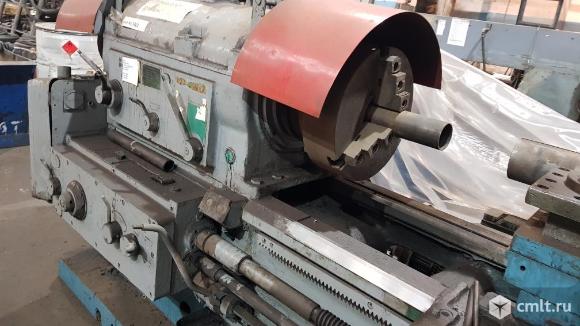

Трубонарезной станок 9М14 1977г.в

Трубонарезной станок 9М14 1977г.в

Станки модели 9м14 предназначены для окарной обработки труб и деталей трубных соединений (НКТ)применяемых для добычи и транспортировки нефти и природного газа и нарезания на них цилиндрических и конических резьб в условиях, индивидуального и мелкосерийного производства.

Диаметр обрабатываемых труб, мм 30—190
Диаметр внутреннего отверстия шпинделя, мм 200
Наибольший диаметр обрабатываемого изделия, мм:
- над станиной 630
- над суппортом 350
Расстояние, между центрами, мм 710
Наибольшая длина хода суппорта, мм 570
Наибольшая длина обработки по копирной линейке с наибольшей конусностью, мм 400
Наибольшая конусность при обработке по копирной линейке 1:3
Шаг нарезаемой резьбы:
- метрической, мм 1-12
- дюймовой, число ниток на 1" 24-2
Число скоростей шпинделя 18
Частота вращения шпинделя, об/мин 16-500
Пределы подач на 1 оборот изделия, мм/об:
- продольных 0,064-1,025
- поперечных 0,026-0,38
Мощность главного привода, кВт 13
Габаритные размеры станка, мм 3045Х1630Х1350
Масса, кг 4350
