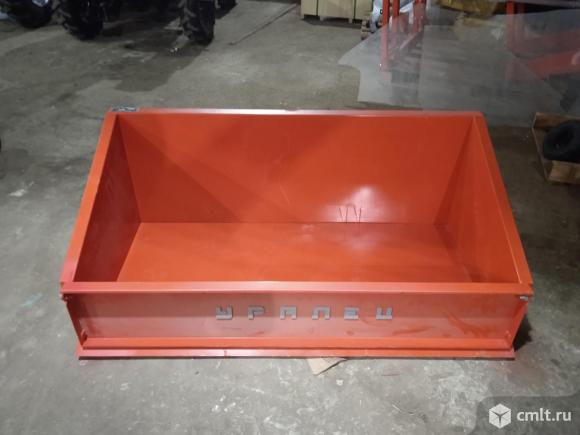

Кузов с захватом 1,4 метра марки Уралец
Поделиться:
Расположение:
Воронежская обл., Воронеж г., Димитрова ул., 156В
Кузов задненавесной предназначен для самостоятельной загрузки кузова и транспортировки легкосыпучих грузов, снега или мусора.

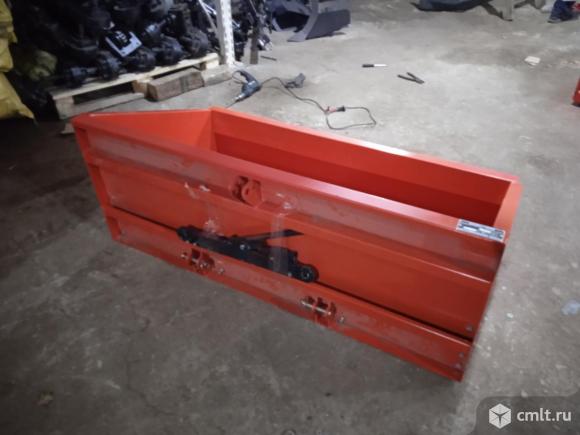

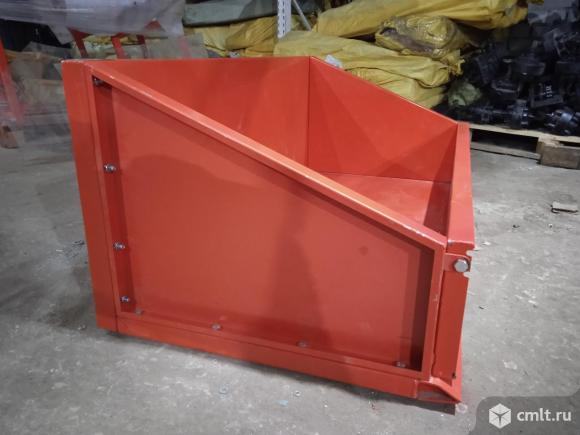

Агрегатируется на заднюю навесную систему трактора мощностью не менее 16 л.с., оснащенного стандартной трёхточечной системой гидронавески. В комплекте идёт телескопическая тяга см. последнее фото (функция опрокидывания). Технические характеристики: Объём кузова: 0,310 м2 Грузоподъемность 150 кг Внутренние размеры кузова: 1320*630 мм Габаритные размеры: 1400*767*540 Масса: 71 кг Кузов задненавесной состоит из следующих основных составных частей (см. фото №3): 1. Днище, 2. Задняя стенка, 3. Борта боковые, 4. Борт съёмный, 5. Фиксатор борта, 6. Проушины присоединения к гидронавеске трактора. Днище 1 представляет собой сварную конструкцию из гнутых листов с установленными под днищем ребрами из швеллера. Днище в передней части (со стороны съёмного борта) имеет сужающийся край для облегчения загрузки при врезании кузова в массу перевозимого материала. Задняя стенка 2 состоит из гнутого листа с установленными на нем усилителями. С наружной стороны привариваются проушины крепления к гидронавеске трактора 6. В верхнюю проушину устанавливается средняя тяга гидронавески, в нижнюю – боковые тяги. Крепление осуществляется установкой соединительных пальцев с отверстиями под шплинт. Боковые борта 3 выполнены зеркальными друг-другу. Съёмный борт 4 присоединяется к боковым фиксаторам 5, представляющими собой оси с флажком с одной стороны и с отверстием под шплинт с другой. Съёмный борт оснащен двумя направляющими, которые вставляются в пазы на боковых бортах. Вся конструкция является сборной, крепление осуществляется болтовыми соединениями. Для погрузки может применяться следующий метод: опускание орудия на минимальную высоту, съемный борт при этом снимается, задним ходом въезд в кучу снега, песка и т.д., подъем кузова, установка снятого борта и транспортировка до нужного места. Далее необходимо опустить оборудование на поверхность почвы, снять борт и вытащить палец крепления средней тяги гидронавески трактора. После этого при поднятии кузова он будет проворачиваться на нижних пальцах и произойдет разгрузка. 05.04.2024 12:05
